远传预付费IC卡水表

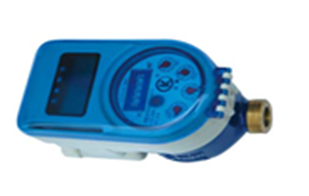

产品图


方案介绍

采用R7F0C002作为主控MCU,完成脉冲计量、数据存储、本地阀控及远程通讯等功能。在预付费IC卡水表基础上增加M-BUS远传和阶梯水价功能的远传阶梯预付费IC卡水表,符合CJ/T133-2012IC卡冷水水表》标准。



主要器件及特点

名称

型号

品牌

特点

MCU

R7F0C002

瑞萨

* 32KB   Flash1.5K RAM

* 1Uart口、 2IIC接口

* LCD驱动(4×39 or 8×5

* 内置时钟(±1%精度)

* 工作电压1.6~5.5V

* 超低功耗 <1uA

电解电容

GT系列

万裕

* 长寿命:4000~10000H

* 低阻抗,小尺寸

* 工作温度:-40~105

超级电容

0.33F/5.5V

* 长寿命,低阻抗,

* 工作温度:-40~70

EEPROM

BL24C512A

贝岭

工作电压:1.7V~5.5V,工作温度:-40~+85,400万次擦写,数据保存100年,64K*8bits
