可调速BLDC电动工具解决方案1

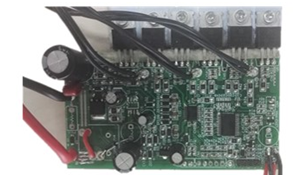

产品图

blob.png blob.png

方案介绍

本方案采用R7F0C009设计的可调速BLDC电动工具,使用带死区互补PWM方波控制,其转速可以达到3000/分,而且有3个档位可以调节转速,并且有相应的指示灯,每个档位又可进行细调,具有过流保护、过压保护、过温保护等功能。



主要器件及特点

名称

型号

品牌

特点

MCU

R7F0C009

瑞萨

* 16KB Flash1.5KB RAM

* 2UART8通道10Bit AD

* 6路带死区互补PWM输出,2通道CMP1通道PGA

* 高精度内部振荡器(±1%),工作温度:-40~85

* 1.6~5.5V工作电压,STOP模式下功耗低于0.51uA

MOS

HTJ200N02

恒泰柯

* 高速功率转换、增强雪崩强度

* VDS=20VRDS(on)=20mΩ,ID=6A

运放

READ2302GSP

瑞萨

* 低电压单电源运行 VDD=2.5~5.5V

* 低输入失调电压 VIO≤±6.0mV

* 低输入偏置电流 IB≤(1pA)

* 宽输出电压范围 VOUTVSS+0.1V~VDD-0.1V(@Io=5mA)

* 每个通道提供电流 IDD=0.75mA Typ

DC-DC

BL9342

贝岭

* 高效率,1.8MHz, 4.2-40V输入,600mA

* 电压精度:±2.5%

电解

电容

GK系列

万裕

* 低阻抗,高纹波电流

* 使用寿命长达2000~5000小时(105℃)

* 工作温度:-40~105
